接地系統是電力、通信、建筑及工業等領域電氣安全的核心屏障，其接地電阻值直接關系到設備運行穩定性和人身安全。準確測量接地裝置的接地電阻，是評估接地系統有效性、預防電氣事故的關鍵環節。接地網電阻測試儀作為完成此項工作的專用儀器，其正確選型與規范使用至關重要。本文將從技術原理出發，系統闡述兩類主流儀器的特點，并提供針對性的選型建議。

一、 儀器分類與技術原理

依據測試對象與工作原理，當前工程中廣泛使用的接地電阻測試儀主要可分為兩大類：

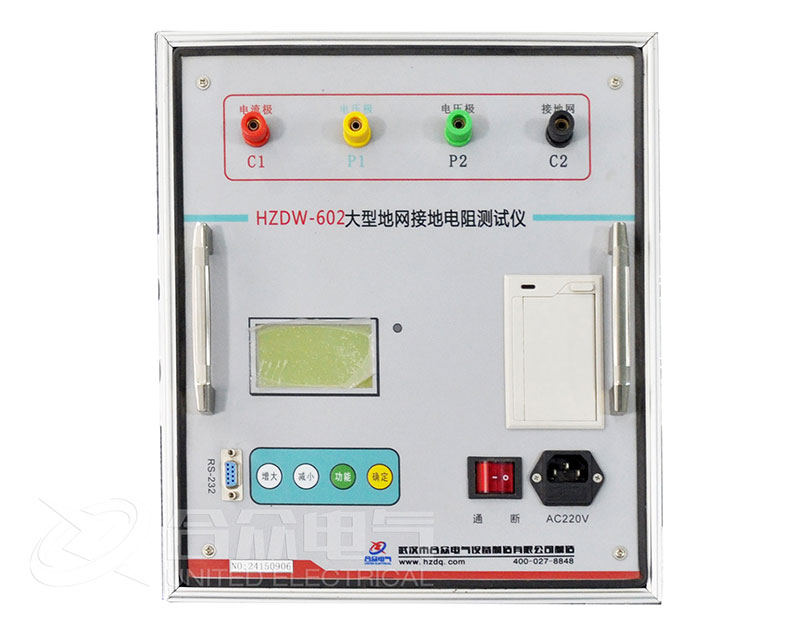

1. 大型地網接地電阻測試儀

該類型儀器專用于測量變電站、發電廠、通信樞紐等具有較大規模、結構復雜接地網的整體工頻接地阻抗。

• 測試原理：基于經典的三極法或四極法。測試時，需在遠離被測地網處布置輔助電流極和電壓極，由儀器內部異頻電源（通常為45Hz/55Hz）向地網注入測試電流，通過測量電壓降與注入電流的比值計算接地電阻。

• 技術優勢：采用異頻源與數字濾波技術，可有效抑制現場50Hz工頻及諧波干擾，確保在強電磁環境下測量數據的準確性與重復性。其輸出電流較大（通常為3A～10A），能真實反映大電流條件下的接地阻抗特性。

• 典型量程與精度：測量范圍一般為0～15Ω或0～200Ω，精度等級可達1%～3%。

2. 鉗形接地電阻測試儀

該類型儀器適用于桿塔、建筑接地引下線、設備獨立接地體等場所的快速檢測，尤其適合在線測量。

• 測試原理：利用鉗形結構集成的電壓線圈與被測回路構成的閉合磁路，通過施加感應電勢并測量回路感應電流，從而計算出回路總電阻值（包含接地體電阻、引下線電阻及連接點電阻）。

• 技術優勢：最大的特點是無需斷開接地引線，也無需布設輔助地樁，操作極為簡便快捷，可實現在線帶電測量，能有效發現接地引下線因銹蝕、松動導致的接觸不良隱患。

• 典型量程與精度：測量范圍較寬，可達0.01Ω～1000Ω，精度通常在±1.5%～±2%之間。

二、 關鍵技術指標與選型考量

選擇合適的接地電阻測試儀，需結合被測對象特征、測試環境及使用需求進行綜合評估，核心考量維度如下：

選型決策要點：

1. 按測試任務區分：若任務為大型地網周期性定檢或工程驗收，應首選大型地網接地電阻測試儀，優先選用具備異頻抗干擾技術且輸出電流不低于3A的型號，以確保測試權威性。若任務為線路桿塔、建筑物或設備引下線的日常狀態巡查，則鉗形表是更為高效實用的工具。

2. 關注抗干擾能力：對于變電站等強干擾環境，儀器應具備優異的工頻抑制能力及抗感應電壓能力，異頻測試是解決此問題的關鍵技術路徑。

3. 注意導通性校驗：使用大型地網測試儀時，務必在測試前使用萬用表檢查電流、電壓測試線的導通性，并確認輔助接地樁與土壤接觸良好。布線長度需滿足規范要求，通常電流線長度取地網對角線長度的4～5倍，電壓線取0.618倍。

4. 參考國家標準：儀器應滿足相關計量檢定規程，如大型地網測試儀應符合JJG 1180-2021要求，鉗形表應符合JJG 1054-2009要求，確保儀器量值溯源有據。
