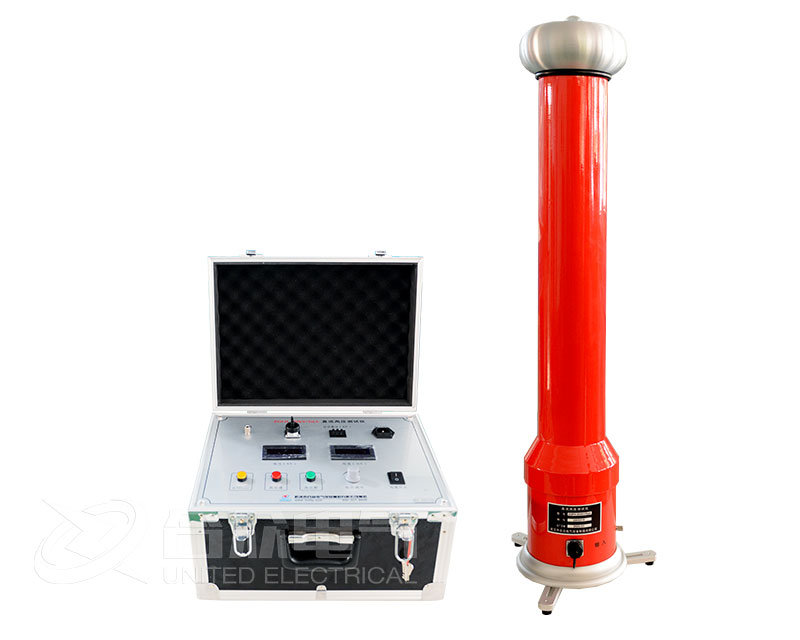

直流高壓發生器選型方法與要點

明確需求，確定電壓和電流

選型的核心在于匹配被測設備的試驗要求。輸出電壓通常由被測設備的額定電壓決定，直流耐壓試驗的電壓一般為設備額定電壓的2-3倍。輸出電流則需綜合考慮試品的泄漏電流和電容充電電流：氧化鋅避雷器試驗通常要求電流≥1mA；電力電纜試驗建議≥3mA，長電纜需5mA以上；變壓器、發電機等大容量設備則通常需要≥10mA。

評估核心性能指標

• 紋波系數：影響電壓穩定性，精密試驗要求紋波系數≤1%，優質設備可優于0.5%。

• 電壓調節方式：優先選擇能從零起升壓、全量程平滑調壓的機型，調節細度應優于額定電壓值的0.1%。

• 測量精度：電壓、電流測量誤差通常要求不大于1.0%。

直流高壓發生器訂貨與驗收時的技術要點

訂貨時可向廠家明確提出以下技術要求：

• 應采用中頻調制技術(PWM) 設計生產，禁止選用老式工頻變壓器升壓型產品。

• 必須具備過電壓和過電流自動保護功能，以及0.75倍電壓專用功能（用于氧化鋅避雷器試驗）。

• 驗收時，應檢查技術資料是否齊全（說明書、合格證、檢測報告），設備是否有清晰牢固的銘牌和接地端子，輸出電壓能否從零開始平滑調節。

如何根據被測設備確定電壓和電流？

電壓：例如，測試10kV電纜，直流耐壓試驗電壓通常需達到30-40kV，應選擇輸出電壓不低于此值的發生器。
電流：不同設備需求不同：

• 氧化鋅避雷器試驗：電流通常需≥1mA。

• 電力電纜試驗：電流需≥3mA，長電纜建議5mA以上。

• 變壓器、發電機試驗：電流通常需≥10mA。

選型常見問題解答

常見的設備規格有哪些？

常見規格如60kV/2mA、120kV/5mA、200kV/2mA、300kV/5mA等。選型時應遵循“夠用就好”的原則，避免“大馬拉小車”，選擇過高規格不僅成本高，便攜性也會變差。

分節式結構有什么好處？

這是非常重要的選型考量點。分節式結構允許多節倍壓筒串聯，實現一機多用。例如，一臺200kV/2mA設備分兩節，單節可用作100kV/2mA，適合35kV及以下系統；兩節串聯則可用于200kV/2mA，滿足220kV分節、110kV及以下設備的試驗需求。

選型時對生產廠家有哪些基本要求？

應選擇通過型式試驗和入網考評的專業制造商。產品應執行中頻調制技術（PWM），具備完善的防潮、防震及電磁兼容設計，能抗現場對地放電沖擊。售后服務方面，應至少有2年質保和終身維修承諾。
