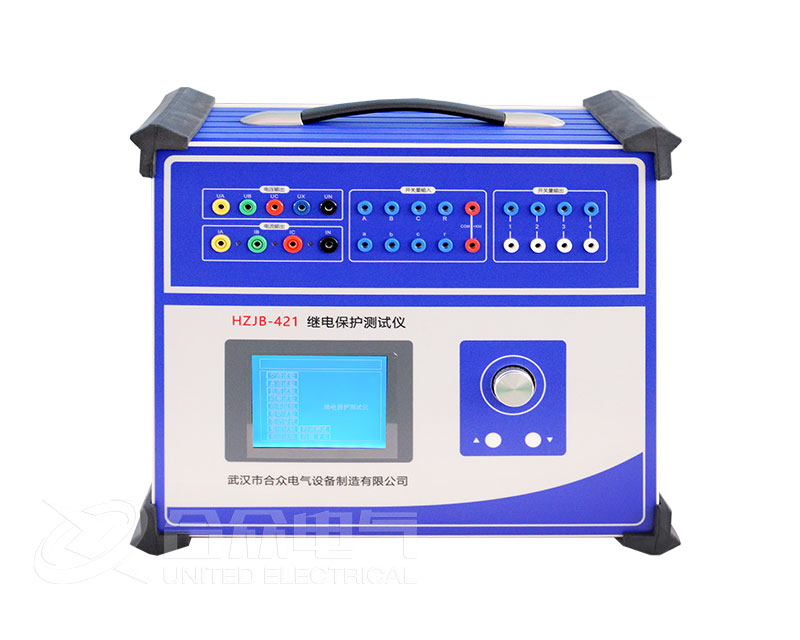

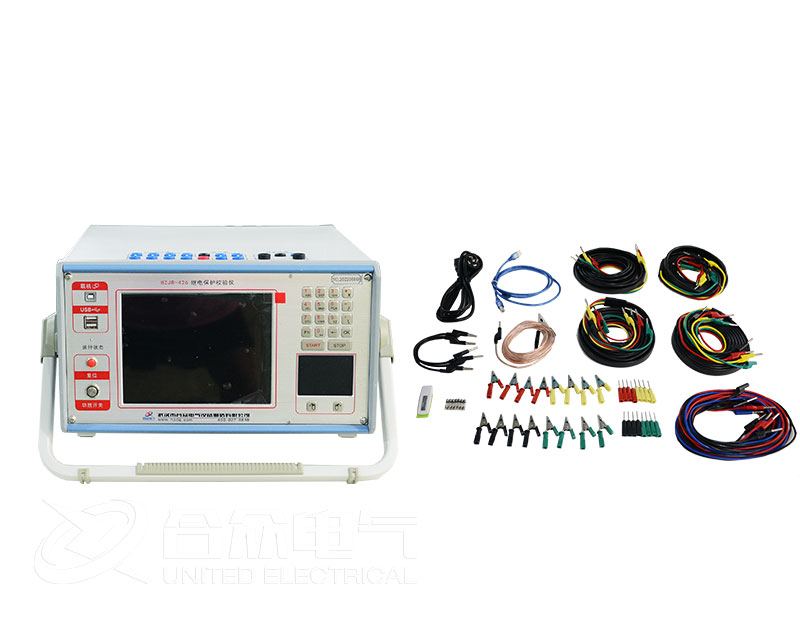

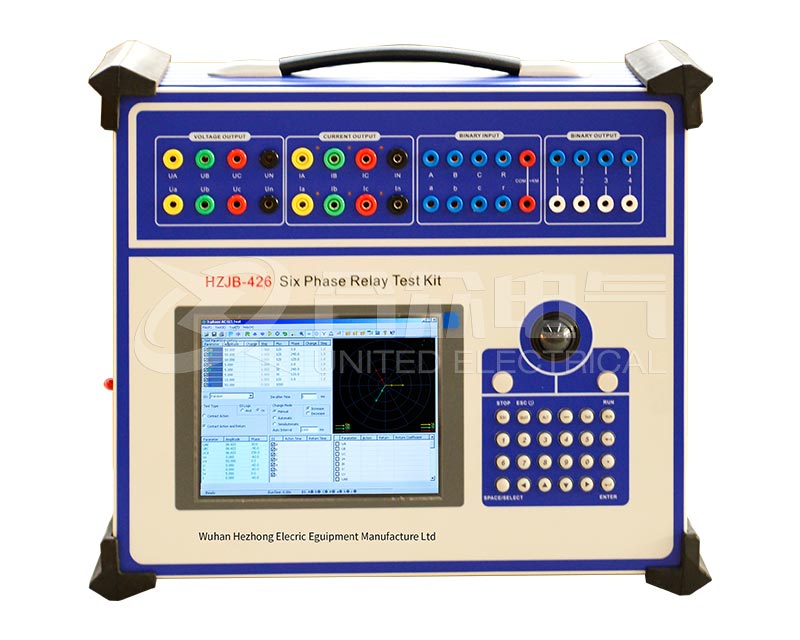

繼電保護測試儀是電力系統二次設備調試與維護的核心工具，廣泛應用于發電、輸電、配電各環節的保護裝置校驗工作。

核心功能解析

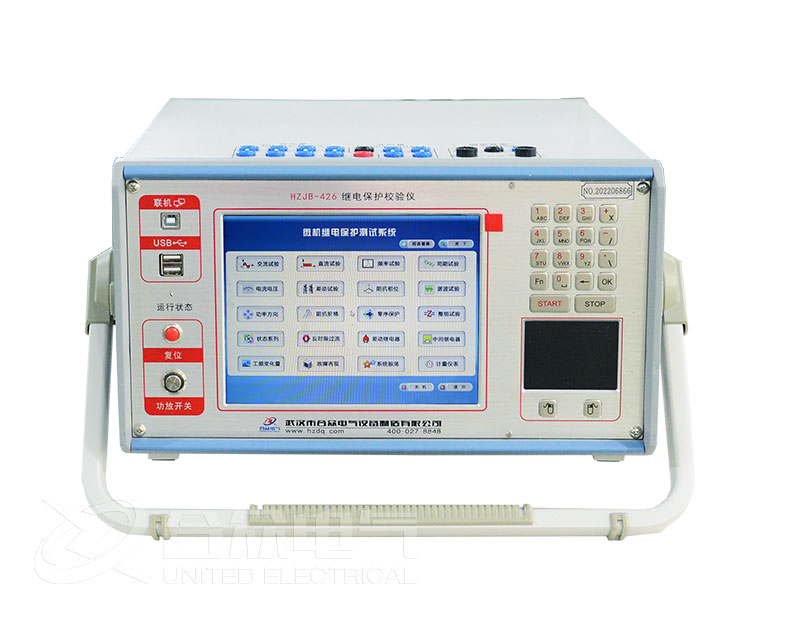

現代繼電保護測試儀以微機控制技術為基礎，集成高精度功率放大模塊與數字信號處理系統，具備以下核心功能。

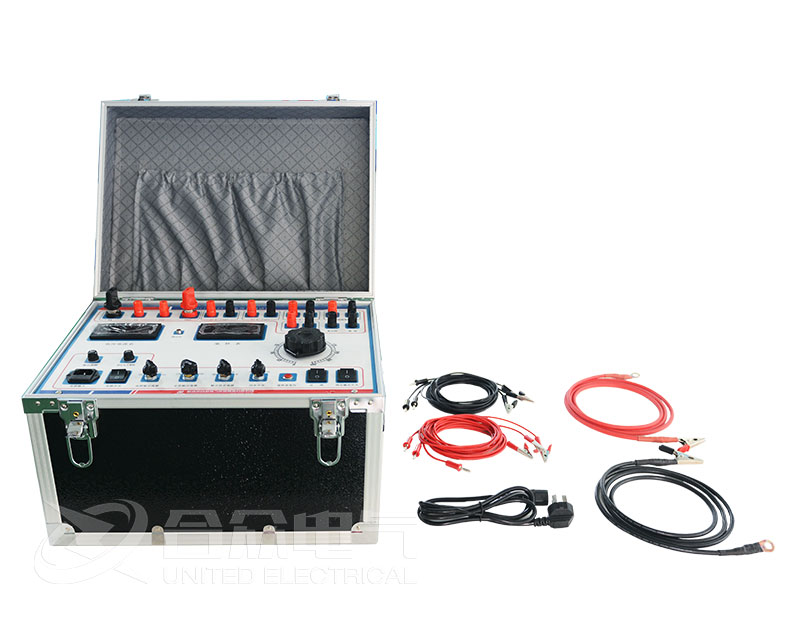

單體元件測試功能

測試儀可對各類單繼電器進行精確校驗，主要包括以下類型：

• 電流繼電器、電壓繼電器

• 功率方向繼電器、阻抗繼電器

• 差動繼電器、頻率繼電器

• 同期繼電器、重合閘繼電器

在參數測試方面，可自動測定繼電器的吸合值（動作值）、釋放值（返回值）、返回系數以及動作時間與返回時間，全面評估繼電器性能。

波形與諧波輸出功能

測試儀具備靈活的信號發生能力：

• 諧波疊加：在50Hz基波基礎上可疊加2至20次諧波，用于檢驗保護裝置的諧波制動特性

• 頻率調節：輸出頻率范圍覆蓋0至1000Hz，適用于低周減載保護、高頻保護等測試場景

• 波形編輯：支持方波、三角波、鋸齒波等自定義波形輸出

整組與故障模擬功能

• 整組傳動試驗：可模擬瞬時性故障、永久性故障、轉換性故障等多種故障類型，對保護裝置進行完整的整組動作邏輯驗證

• 故障回放：支持將現場錄波的COMTRADE格式波形文件導入并回放，精確復現實際故障過程，分析保護裝置的動作行為

自動化與特殊測試功能

• 自動掃描：能夠自動掃描并繪制功率保護、阻抗保護、差動保護的比率制動特性曲線，顯著提升測試效率

• 狀態序列：支持多狀態自定義序列編程，可模擬重合閘、備用電源自動投入、快速切換等復雜自動裝置的邏輯過程

主要應用場景

繼電保護測試儀的應用貫穿電力設備從安裝調試到運行維護的全生命周期。

單體繼電器校驗：在新安裝或檢修過程中，對電磁型、整流型及微機型的單個繼電器進行動作值、返回值及時間特性測試，確認其性能符合設計要求。

微機保護裝置調試：對線路保護、變壓器保護、母線差動保護、發變組保護等各類微機保護裝置進行定值校驗和邏輯功能測試，確保裝置在故障情況下能夠正確動作。

整組及自動裝置試驗：配合模擬斷路器，對保護裝置進行整組聯動試驗，驗證跳閘、合閘邏輯的正確性。同時可模擬備用電源自動投入裝置和同期裝置的動作條件，檢驗其邏輯可靠性。

智能變電站測試：針對數字化變電站，測試儀支持IEC 61850-9-2采樣值傳輸協議及GOOSE通用面向對象變電站事件協議，通過光纖接口直接輸出數字采樣值，完成對智能電子設備的性能測試。

遵循的標準與規程體系

繼電保護測試儀的生產制造、現場使用及定期校準需嚴格遵循國家及電力行業相關標準。

產品制造與檢驗標準

• DL/T 624《繼電保護微機型試驗裝置技術條件》：此為繼電保護測試儀器的核心行業標準，規定了產品的技術要求和檢驗方法

• GB/T 7261《繼電保護和安全自動裝置基本試驗方法》：明確了各類保護裝置的基本試驗程序

現場試驗與評價標準

• DL/T 995《繼電保護和電網安全自動裝置檢驗規程》：規定了保護裝置的檢驗周期、檢驗項目及具體檢驗方法

• GB/T 26862《電力系統繼電保護及安全自動裝置定檢周期》：確定了各類保護裝置的定期檢驗周期要求

儀器校準規范

• DL/T 1153—2025《繼電保護測試儀校準規范》：這是最新發布的標準，將于2026年6月18日正式實施。該標準全面替代2012版，詳細規定了測試儀的計量特性、校準環境條件、校準項目和校準方法，覆蓋模擬量測試儀、數字化測試儀及數模一體化測試儀等各類設備。
